价 格
订货量
￥165.00
1 - 9
￥160.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：耐腐蚀温差 | 品牌：佛山双喆 | 材质：不锈钢 |
| 型号：YZ11X | 连接形式：螺纹 | 适用介质：水 |
| 3C阀门类别：卫生 | 公称通径：DN15-DN50 | 结构形式：活塞式 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：双向 | 驱动方式：水力控制 | 零部件及配件：配件 |
| 形态：隔膜式 | 类型(通道位置)：直通式 | 规格：DN15-50 |

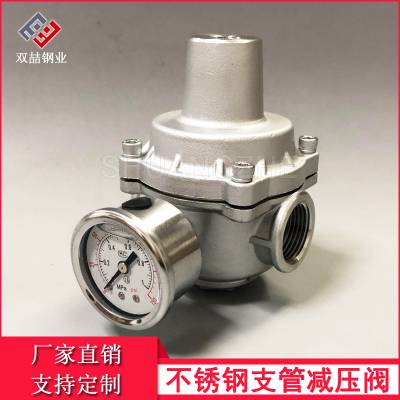

支管减压阀 用途
本公司生产的水用减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可保护所有的水和其它水器具。
支管减压阀 特点
霜冻损坏，在寒冷地区应注意保温。
1. 水流方向装错，减压阀变成止回阀，出口压力为0。
2. 弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。
3. 旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠性和耐久性，建议不安装亮度通管为宜。
支管减压阀工作原理
出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%)；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。
支管减压阀结构
采用直接作用隔膜式结构，内部结构非常简单，无卡阻，。耐脏防水垢,不需过滤器,不需旁通管,配管简单,能节省大量空间和配管成本。出口压力可调，在一般场合下，可以认为出口压力不受进口压力的影响(出口压力的变化量是△P1的8%)。的水力特性，压力损失小，减压比可达成10：1以上。可满足多种减压要求，特别适用于支管减压系统。
支管减压阀主要技术参数
类型 型号 公称压力
PN(MPa) 公称通径
DN(MPa) 连接形式 阀体材料 出口压力(MPa) 工作℃
支管减压阀 YZ11X-16T
YZ11X-25T 1.6，2.5 15~50 内螺纹 青钢 0.05~0.6(可调) 80
YZ11X-16P
YZ11X-25P 不锈钢
支管减压阀主要尺寸
公称通径DN(MPa) 尺寸(MM) 重量(Kg)
MM in A B C φG
15 1/2 31 60 76.5 59 1.2
20 3/4 31 75 76.5 73 1.2
25 1 36 88 85 81 1.4
32 11/4 42 93 98 81 1.5
40 11/2 45 98 102 85 2
50 2 54 130 117 98 2.65
减压阀是一种自动降低管路工作压力的装置，它可将阀前管路较高的水压减少至阀后管路所需的水平。减压阀用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以***给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30％。
丰茂减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。近年来又出现一些减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压(水流动时)又减静压(流量为0时)；特别是在减压的同时不影响水流量。
减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为＜1MPa和0．1～0．5MPa，调压范围误差为±5％～10％。
应该看到，水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能的。
减压阀阀共有三种类型:
作用式减压阀。简单的减压阀，直接作用式减压阀，带有平膜片或波纹管。因为它是独立结构，因此无需在下游安装外部传感线。它是三种减压阀中体积小、使用经济的一种，专为中低流量设计。直接作用式减压阀的度通常为下游设的+/-10%。
活塞式减压阀。该类型的减压阀集两种阀―导阀和主阀―于一体。导阀的设计与直接作用式减压阀类似。来自导阀的排气压力作用在活塞上，使活塞打开主阀。如果主阀较大，无法直接打开时，这种设计就会利用入口压力打开主阀。因此，这种类型的减压阀，与直接作用式减压阀相比，在相同的管道尺寸下，容量和度(+/-5%)更高。与直接作用式减压阀相同的是，减压阀内部感知压力，无须外部安装传感线。
在这种类型的减压阀中，双膜片代替了内导式减压阀中的活塞。这个增大的膜片面积能够打开更大的主阀，并且在相同的管道尺寸下，其容量比内导式活塞减压阀更大。另外，膜片对压力变化更为敏感，度可达+/-1%。更高是由于下游传感线的定位(阀的外部)，其所在位置气体或液体动荡更少。该减压阀非常灵活，可以采用不同类型的导阀(例如压力阀、温度阀、空气装载阀、电磁阀或几种阀同时配套适用)。
1、原理
通过改变节
